电子导电浆料填印和丝印图像成型和填孔

- 背景:传统玻璃基板或陶瓷基板通过电子溅射方式在基材表面形成种子层,再通过化学药水电镀的方式使得钻孔孔内金属化和加厚图形铜厚,但是这种工艺方式种子层与基材的附着力一般,而且在电镀湿流程过程中,化学药水对于种子层和基材表面有侵蚀作用。传统孔铜通过电镀方式金属化,时间长,对厚径比有一定的要求。

- 解决方案: 采用电子导电浆料填印和丝印图像成型和填孔

- 改善效果:

Ø 百柔采用干制程加成法工艺,实现绿色生产,减少废弃物排放和节能高效;

Ø 采用电子导电浆料填印和丝印图像方法,工艺流程简单,减少设备投入和折旧;

Ø 电子导电浆料自主研发,实现物料本土化采购和供应;

Ø 相对于传统溅射的方法(1~2 N/mm2 ),在陶瓷或玻璃基材形成的图形的结合力强(5 N/mm2);

Ø 百柔采用压力刮涂方式,将电子导电浆料填孔,时效快,可靠性高,避免了电镀化学药水对种子层和基材表面的侵蚀

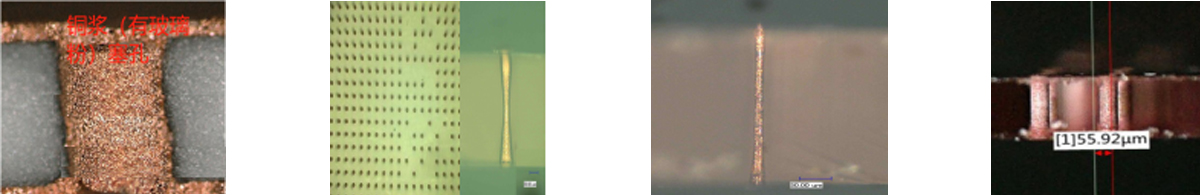

过孔效果图
