产品介绍

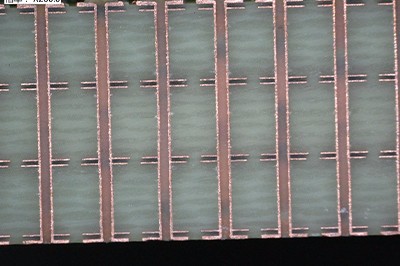

PHP9000-2F树脂油墨产品无卤环保,不含有机溶剂,常规塞孔树脂,是一种低价平塞树脂,性能均衡,性价比高,适用于密集孔选择性塞孔工艺,优秀的耐高温能力,无裂纹,可靠性高,与 PCB 基板具有非常强的密着粘接性,研磨优良,平整性好。
产品优势
应用领域
PHP9000-2F树脂油墨适用于内、外层通孔填塞,主要应对常规FR-4及普通厚径比产品特点;
PHP9000-2F树脂油墨适用于内、外层通孔填塞等工艺
产品系列
技术参数
序号
物性指标
测试方法
参考标准
测试结果
1
外观
目测
/
淡灰白色
2
固含量
热失重法
GB 1725-79
100%
3
玻璃化转化温度Tg
TMA(℃)
IPC-TM-650 2.4.24
130-150
4
CTE(膨胀系数)
TMA(<Tg) α1(ppm)
40-70
TMA(>Tg) α2(ppm)
115-135
5
260℃总膨胀率
TMA热析法(%)
1.9-2.2
6
吸水率
重量法 (%)
IPC-TM-650 2.6.2.1
≤0.15
7
硬度
铅笔法
IPC-TM-650 2.4.27.2
≥6H
8
绝缘电阻
电压法(Ω)
GB/T 10064-2006
1-3*10¹³
9
导热系数
稳态法 (W/m.k)
ASTM D5470-2012
0.5-0.7
10
介电常数
分离式介质谐振测试(5GHz)
ASTM-D15012
3.4-4.0
11
介质损耗
0.01-0.02
12
附着力
百格+3M胶带法
IPC-TM-650 2.4.1
100/100
13
材料耐热性
回流焊260℃.60sec.3 cycles
IPC-TM-650 2.1.1.2
Pass
热应力288℃.10sec.5 cycles
IPC-TM-650 2.6.8
14
耐化学腐蚀性
10wt% NaOH 25℃*30min
IPC-TM-650 2.3.4.3
15
TCT测试
-50℃/30minó150℃/30min
1000cycles
IPC-TM-650 2.6.7.2
