PHP9000-3F-SL 塞孔树脂 - 深圳市百柔新材料技术有限公司

产品中心PCB塞孔材料高性能塞孔树脂

PHP9000-3F-SL 塞孔树脂

浏览次数：

产品介绍

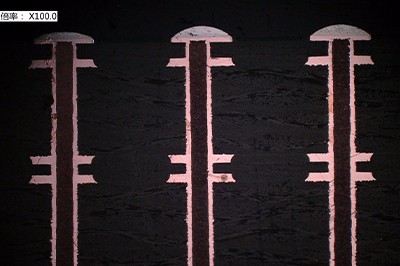

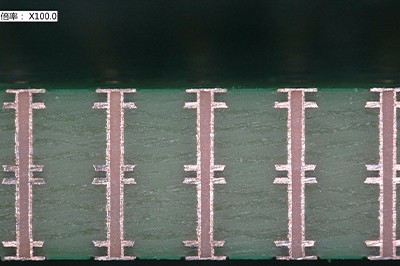

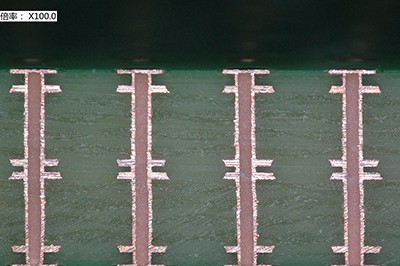

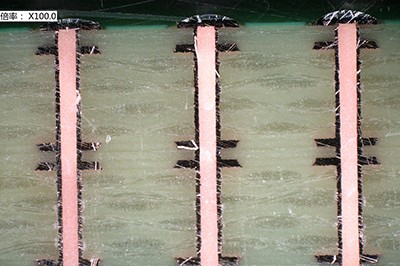

PHP9000-3F-SL是一种高反应性的单组分环氧树脂材料，产品无卤环保，不含有机溶剂，丝网/铝片印刷时树脂脱离性好，极佳丝网/铝片印刷稳定性和无气泡或空洞。适用于密集孔高选择性塞孔工艺、具有优秀的耐高温能力，可靠性极高、优异的硬度、易研磨、电镀无凹陷、平整性好、对 PCB 基板具有非常强的密着粘接性，特别适合超低 CTE 的高频基板。

产品优势

单组份

高可靠性

优异的粘附力

单组份

高可靠性

优异的粘附力

应用领域

PHP9000-3F-SL树脂油墨适用于超低CTE基材匹配，高可靠性特点可应用于车用PCB以及航天航空PCB产品。

PHP9000-3F-L树脂油墨适用于通用型塞孔油墨,

高厚径比通孔+背钻孔,POFV工艺,高选塞性

FR-4+PPE+碳氢(陶瓷）+PTFE(陶瓷）板材

产品系列

技术参数

序号	物性指标	测试方法	参考标准	测试结果
1	外观	目测	/	淡灰白色
2	固含量	热失重法	GB 1725-79	100%
3	玻璃化转化温度Tg	TMA（℃）	IPC-TM-650 2.4.24	150-170
4	CTE（膨胀系数）	TMA（＜Tg） α1（ppm）	IPC-TM-650 2.4.24	25-35
4	CTE（膨胀系数）	TMA（＞Tg） α2（ppm）	IPC-TM-650 2.4.24	70-90
5	260℃总膨胀率	TMA热析法（%）	IPC-TM-650 2.4.24	1.0-1.2
6	吸水率	重量法（%）	IPC-TM-650 2.6.2.1	≤0.15
7	硬度	铅笔法	IPC-TM-650 2.4.27.2	≥6H
8	绝缘电阻	电压法（Ω）	GB/T 10064-2006	1-3*10¹³
9	导热系数	稳态法（W/m.k）	ASTM D5470-2012	0.5-0.7
10	介电常数	分离式介质谐振测试（5GHz）	ASTM-D15012	3.4-4.0
11	介质损耗	分离式介质谐振测试（5GHz）	ASTM-D15012	0.01-0.02
12	附着力	百格+3M胶带法	IPC-TM-650 2.4.1	100/100
13	材料耐热性	回流焊260℃.60sec.3 cycles	IPC-TM-650 2.1.1.2	Pass
13	材料耐热性	热应力288℃.10sec.5 cycles	IPC-TM-650 2.6.8	Pass
14	耐化学腐蚀性	10wt% NaOH 25℃*30min	IPC-TM-650 2.3.4.3	Pass
15	TCT测试	-50℃/30minó150℃/30min 1000cycles	IPC-TM-650 2.6.7.2	Pass

序号	物性指标	测试方法	参考标准	测试结果
1	外观	目测	/	淡灰白色
2	固含量	热失重法	GB 1725-79	100%
3	玻璃化转化温度Tg	TMA（℃）	IPC-TM-650 2.4.24	150-175
4	CTE（膨胀系数）	TMA（＜Tg） α1（ppm）	IPC-TM-650 2.4.24	25-35
4	CTE（膨胀系数）	TMA（＞Tg） α2（ppm）	IPC-TM-650 2.4.24	60-90
5	260℃总膨胀率	TMA热析法（%）	IPC-TM-650 2.4.24	1.0-1.2
6	吸水率	重量法（%）	IPC-TM-650 2.6.2.1	≤0.15
7	硬度	铅笔法	IPC-TM-650 2.4.27.2	≥6H
8	绝缘电阻	电压法（Ω）	GB/T 10064-2006	1-3*10¹³
9	导热系数	稳态法（W/m.k）	ASTM D5470-2012	0.5-0.7
10	介电常数	分离式介质谐振测试（5GHz）	ASTM-D15012	3.4-4.0
11	介质损耗	分离式介质谐振测试（5GHz）	ASTM-D15012	0.01-0.02
12	附着力	百格+3M胶带法	IPC-TM-650 2.4.1	100/100
13	材料耐热性	回流焊260℃.60sec.3 cycles	IPC-TM-650 2.1.1.2	Pass
13	材料耐热性	热应力288℃.10sec.5 cycles	IPC-TM-650 2.6.8	Pass
14	耐化学腐蚀性	10wt% NaOH 25℃*30min	IPC-TM-650 2.3.4.3	Pass
15	TCT测试	-50℃/30minó150℃/30min1000cycles	IPC-TM-650 2.6.7.2	Pass

点击下载文档
