触摸屏激光银浆 - 深圳市百柔新材料技术有限公司

触摸屏激光银浆

浏览次数：

产品介绍

在触摸屏的制造过程中，不同的工艺和基材对银浆的性能要求是不同的，百柔专门开发了针对电容式触摸屏激光切割工艺的低温烘烤型银浆和针对超细窄边框激光蚀刻工艺的PHP9000 6F-E银浆系列。专为电容式触摸屏激光切割超细线路（70μ以下）的银浆设计，该产品专为电容式、电阻式、触摸屏激光雕刻超细银线回路而开发，可以在ITO FILM和ITO GLASS上印制通用导电线路。本产品通过SGS的ROHS、REACH、卤素认证，为环保产品。

产品优势

高附着力

优异导电性

光遮盖力强，不诱空，不镂空

全面实现配方差异化定制

高附着力

优异导电性

光遮盖力强，不诱空，不镂空

全面实现配方差异化定制

应用领域

（1）TP 行业ITO FILM和GLASS超细回路导线（2）其它特殊导电线路

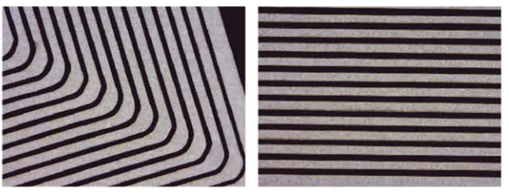

触摸屏激光银浆

产品特点

良好的印刷性、导电性、抗氧化性，极强的附着力

技术参数

性能描述	项目	标准规格	测试方法
	外观	银灰色流动浆体	目测
	固含量	80±5% wt	烘箱
	粘度	200±50 dPa.s	旋转粘度计，25℃，VT-06
	方阻	<50mΩ/□	万用表(@10μm)
	附着力	5B	3M 600#胶带，百格测试
	环测线性	电阻变化率≤15%	85℃，RH85%，500H
印刷	（1）搅拌：使用前，用塑料刀轻轻3-5分钟，直到搅拌均匀。（2）建议膜厚：5~10μm （3）网版规格：聚酯丝网，350~450目（4）晒纲浆：耐溶性晒网浆，10~15μ （5）网距：2~3mm （6）刮板刮刀：PU胶刮或其他耐溶性的胶刮刮刀。聚脂丝网对应胶刮硬度为60~ 70度，不锈钢丝网对应硬度为70~8度。（7）刮刀角度：70~80度（8）刮刀速度：3~6 m/min （9）刮刀压力：0.5~1.0 kg/cm²
固化条件	ITO FILM，135±5℃，45±10min； ITO GLASS， 145±5℃，45±10min
清洁	清洁时请用二乙二醇乙醚醋酸酯（DCAC）、醋酸乙酯、醋酸丁酯等溶剂
贮存	-10~ 0℃，避光密闭储存，保质期为6个月（生产日算起）
备注：固含量、粘度、方阻、附着力测试执行标准为GB/T17473；环测线性执行标准为GB/T2423。

性能描述	项目	标准规格	测试方法
	外观	银灰色流动浆体	目测
	固含量	80±5% wt	烘箱
	粘度	200±50 dPa.s	旋转粘度计，25℃，VT-06
	方阻	<50mΩ/□	万用表(@10μm)
	附着力	5B	3M 600#胶带，百格测试
	环测线性	电阻变化率≤15%	85℃，RH85%，500H
印刷	（1）搅拌：使用前，用塑料刀轻轻3-5分钟，直到搅拌均匀。（2）建议膜厚：5~10μm （3）网版规格：聚酯丝网，350~450目（4）晒纲浆：耐溶性晒网浆，10~15μ （5）网距：2~3mm （6）刮板刮刀：PU胶刮或其他耐溶性的胶刮刮刀。聚脂丝网对应胶刮硬度为60~ 70度，不锈钢丝网对应硬度为70~8度。（7）刮刀角度：70~80度（8）刮刀速度：3~6 m/min （9）刮刀压力：0.5~1.0 kg/cm²
固化条件	ITO FILM，135±5℃，45±10min； ITO GLASS， 145±5℃，45±10min
清洁	清洁时请用二乙二醇乙醚醋酸酯（DCAC）、醋酸乙酯、醋酸丁酯等溶剂
贮存	-10~ 0℃，避光密闭储存，保质期为6个月（生产日算起）
备注：固含量、粘度、方阻、附着力测试执行标准为GB/T17473；环测线性执行标准为GB/T2423。

点击下载文档
